《矿用电缆选型指南:安全标准与应用场景深度解析》
矿用电缆选型的核心要素
矿用电缆作为矿山电力传输系统的核心组成部分，其性能直接关系到矿山生产的安全性和连续性。选择合适的矿用电缆需考虑以下核心要素：
安全标准合规性
矿用电缆必须严格符合MT818-2009《煤矿用电缆》和MT/T386-2011《煤矿用电缆阻燃性能的试验方法和判定规则》等相关标准。这些标准详细规定了矿用电缆的额定电压等级、绝缘材料性能指标和燃烧试验方法，确保电缆在矿山恶劣环境中的安全运行。
绝缘材料选择
根据不同应用场景，矿用电缆采用不同绝缘材料：
PVC绝缘：适用于一般环境，成本较低
XLPE绝缘：具有更好的耐热性和机械强度，适用于高温环境
弹性体绝缘：适用于频繁移动和弯曲场合
环境适应性评估
矿山环境复杂多变，包括高温、高湿、腐蚀性气体、机械磨损等多种极端因素。选择电缆时需考虑：
温度范围：矿山深处温度高，需选择耐高温电缆，如XLPE绝缘电缆，其工作温度可达70℃以上
耐腐蚀性：矿山环境中存在各种化学物质和腐蚀性气体，需选择具有防腐性能的电缆
机械强度：考虑电缆的抗拉强度，通常要求在150-300MPa之间，以抵抗挤压、拉伸、扭曲等机械损伤
电磁干扰抵抗：矿山环境中存在大量电气设备，需选择屏蔽型电缆，如MKVVRP型
阻燃性能要求
阻燃性是矿用电缆的关键指标，必须通过GB/T18380测试。MT/T386-2011标准规定了煤矿用电缆阻燃性能的试验方法和判定规则。阻燃电缆在发生火灾时能有效降低火势蔓延，保障矿井作业人员的生命安全。
通信与监测需求
现代矿山对数据传输的需求日益增长，需考虑：

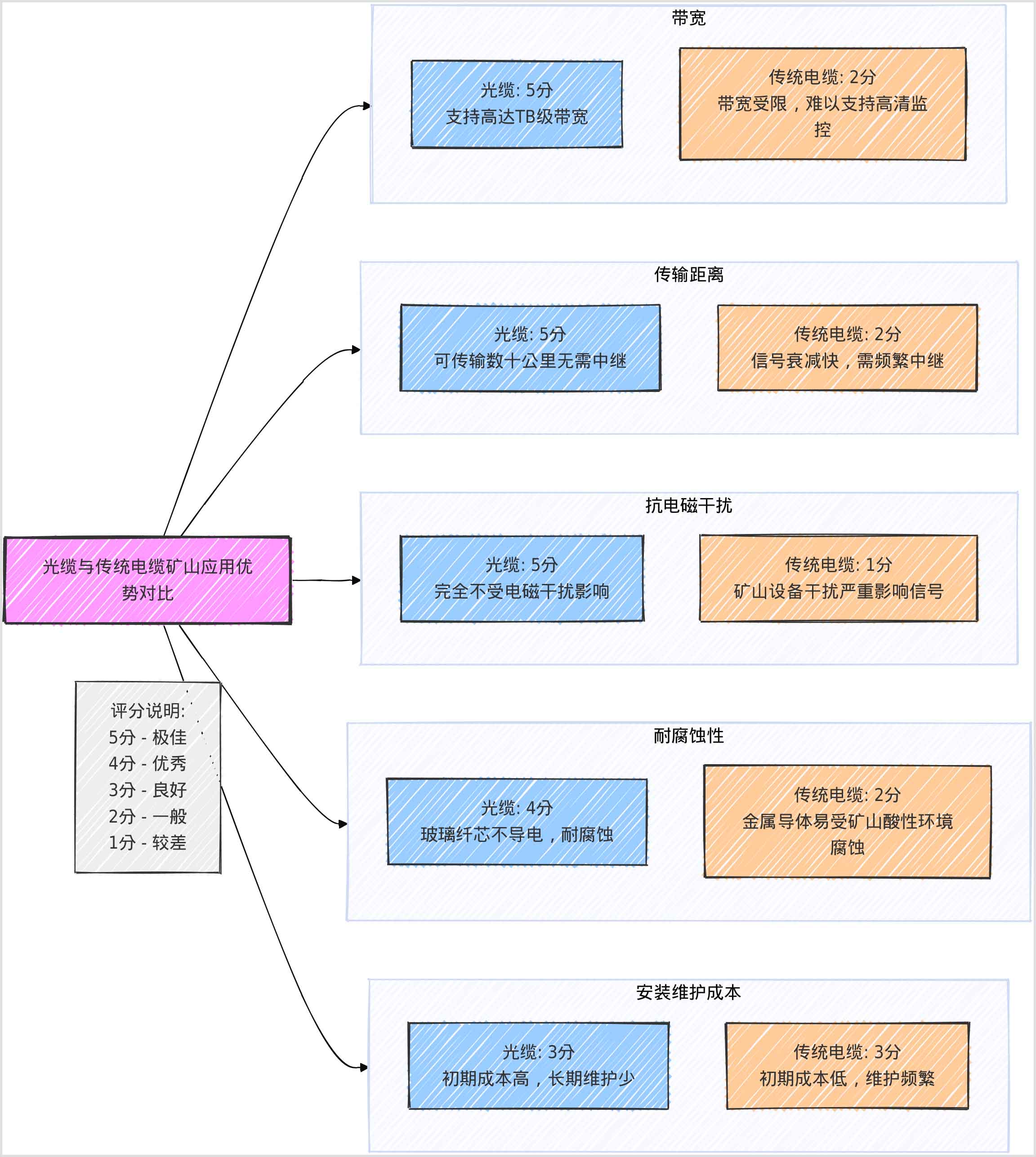

带宽需求：光缆在带宽方面具有显著优势，适用于大数据传输场景
传输距离：光缆可实现远距离、大容量、低时延的数据传输，满足智能电网对实时数据采集的需求
监测功能：考虑是否需要具备分布式光纤传感(DTS)技术，可实时监测电缆温度和应变
成本效益分析
虽然高品质电缆初始投资较高，但其耐用性和低故障率将显著降低维护成本。选择时应综合考虑：
初始购置成本
安装维护成本
使用寿命
故障风险及其可能造成的损失
通过全面评估上述要素，可以选择最适合特定矿山环境和应用场景的电缆，确保矿山电力系统的安全可靠运行。
MT818-2009标准详解
MT818-2009《煤矿用电缆》是煤矿电缆行业的重要技术标准，相比于1999版本有多项关键更新，对煤矿安全生产具有重要意义。
标准结构与适用范围
MT818-2009标准分为多个部分，主要包括：
MT818.1：移动类软电缆一般规定
MT818.2：额定电压1.9/3.3kV及以下采煤机软电缆
MT818.3：其他类型电缆规定
该标准适用于煤矿井下各类电气设备供电、通信及控制系统使用的电缆，是煤矿电缆生产、检测和使用的重要依据。
主要技术要求与创新点
安全标识要求强化：
明确规定产品标志应包括安全标志标识，且标识应符合AQ1043的规定
要求在电缆上标注安全标志合格证号，提高可追溯性
绝缘与屏蔽性能提升：
额定电压为3.6/6kV及以上电缆的导体应挤包半导电屏蔽层
电缆绝缘层增加可剥离性要求，避免连接电缆时屏蔽层剥离不净造成放电火花
最大额定电压由原标准的3.6/6kV提高到8.7/10kV
阻燃性能测试方法改进：
根据MT/T386-2011《煤矿用电缆阻燃性能的试验方法和判定规则》进行阻燃性测试
单根垂直燃烧试验和负载燃烧试验不仅作为型式试验，还增加为抽样试验项目
电缆结构与规格优化：
区分MC(无屏蔽)和MCP(有屏蔽)结构，更加明确防止异议
扩大电缆动力线芯规格范围：0.38/0.66kV等级规格由16-50mm²扩至16-120mm²
1.9/3.3kV等级规格由35-95mm²扩至25-150mm²
机械性能要求提高：
针对不同规格对电缆弯曲试验的弯曲半径分别改为150mm、200mm、250mm
与新的采煤机电缆夹板相关标准保持对应，更符合实际工况
增加抗撕试验方法，引用GB/T2951.34-1997标准
测试与验证要求
标准规定了严格的测试要求，包括：
负载燃烧试验：
根据MT386-1995《煤矿用阻燃电缆阻燃性的试验方法和判定规则》进行
使用MT818-2009标准矿用电缆负载燃烧试验机，检验电缆在过载条件下的燃烧特性
试验机配备10~100A、100-1000A、1000-3000A三档可切换的电流显示状态
过渡电阻测试：
针对不同结构电缆过渡电阻测量试验方法进行区别
确保电缆在矿山环境下的导电性能稳定
MT818-2009标准的实施大幅提高了煤矿用电缆的安全性能和使用寿命，为矿山安全生产提供了坚实的技术保障。电缆生产企业应严格按照此标准生产，矿山企业在选购电缆时也应确认产品符合该标准要求。
不同应用场景的电缆选型建议
矿山环境复杂多变，不同区域和设备对电缆的要求各异。根据具体应用场景选择合适的电缆类型，对确保矿山安全生产至关重要。
井下设备供电场景
井下大型固定设备如电动机、通风机、排水泵等需要稳定可靠的电力供应：
推荐电缆类型：高压矿用电缆，如MYJV、MHYV系列
关键参数：
额定电压：通常选择3.6/6kV及以上
导体截面：根据负载电流选择，一般35-150mm²
绝缘材料：优选XLPE绝缘，具有更好的耐热性和机械强度
采煤机设备应用
采煤机是矿井生产中最重要的设备之一，其电缆需要频繁移动且承受较大机械应力：
推荐电缆类型：MC型(无屏蔽)或MCP型(有屏蔽)采煤机软电缆
关键参数：
额定电压：0.66/1.14kV或1.9/3.3kV
导体截面：根据MT818-2009标准，0.38/0.66kV等级规格为16-120mm²，1.9/3.3kV等级规格为25-150mm²
弯曲半径：根据不同规格分别为150mm、200mm、250mm，以适应采煤机的工作环境
屏蔽要求：对于有电磁干扰环境，选择MCP型屏蔽电缆
安全监控系统
矿井安全监控系统需要稳定可靠的信号传输，确保瓦斯监测、人员定位等安全系统正常运行：
推荐电缆类型：MHYVP矿用通信电缆、MKVVRP控制电缆
关键参数：
屏蔽性能：必须采用屏蔽结构，抵抗电磁干扰
控制线芯：规格不小于2.5mm²，确保信号稳定传输
阻燃等级：必须通过单根垂直燃烧试验和负载燃烧试验
矿井通风设备
矿井通风系统是保障矿工安全的关键设备，其电缆需要具备良好的耐火性和防爆性能：
推荐电缆类型：矿用阻燃电缆，如MYJV22、MHYV22系列
关键参数：
阻燃性能：必须符合MT/T386-2011标准要求
铠装保护：优选钢带铠装结构，提高机械保护能力
耐火性能：对于关键通风设备，建议选用耐火型电缆
矿井通信与数据传输
现代矿山对数据传输的需求日益增长，尤其是在智能矿山建设中：
推荐电缆类型：光纤复合缆(OPGW)、矿用光缆
关键参数：
传输带宽：光缆可实现远距离、大容量、低时延的数据传输
抗干扰性：光纤通信具有高抗电磁干扰能力
监测功能：可选配分布式光纤传感(DTS)技术，实时监测电缆温度和应变
选择合适的矿用电缆时，应综合考虑安全标准合规性、环境适应性、机械性能、电气性能和成本效益等因素，确保电缆在特定应用场景中能够安全、可靠、高效地运行。

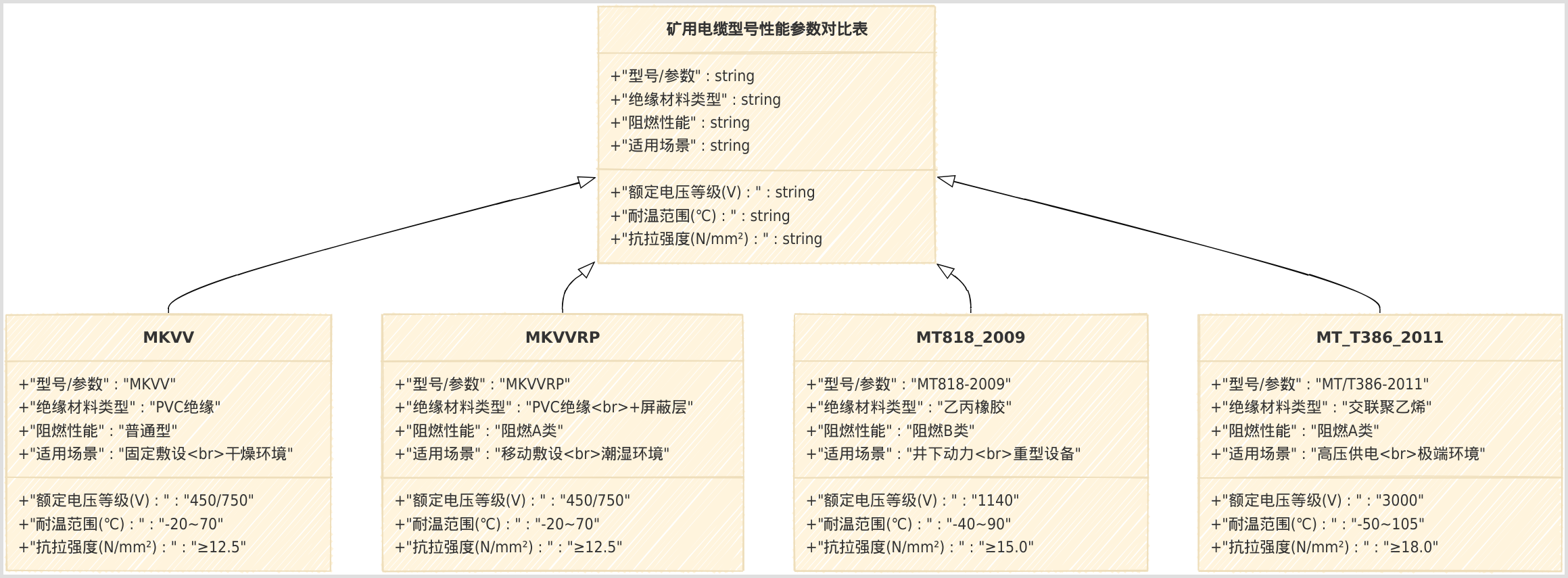

电缆性能参数对比分析
矿用电缆作为矿山电力传输系统的核心组成部分，其性能参数直接影响矿山生产的安全性和连续性。以下对不同类型矿用电缆的关键性能参数进行对比分析。
绝缘材料性能对比
不同绝缘材料决定了电缆的基本性能特征：
绝缘材料 耐温性能 机械强度 适用场景 成本因素
PVC绝缘 70℃以下 中等 一般环境 较低
XLPE绝缘 90℃以上 较高 高温环境 中等
弹性体绝缘 80℃左右 高弹性 频繁移动场合 较高
根据MT818-2009标准，动力线芯绝缘0.66/1.14kV及以下应符合GB/T7594.8-1987中XJ-00A型的规定，1.9/3.3kV应符合GB/T7594.8-1987中XJ-30A型的规定，但抗张强度应不低于6.5MPa。
阻燃性能等级比较
阻燃性能是矿用电缆的关键安全指标：
单根垂直燃烧试验：评估单根电缆的阻燃性能
负载燃烧试验：模拟电缆在过载条件下的燃烧特性
MT818-2009标准规定，这些试验不仅作为型式试验，还增加为抽样试验项目，大幅提高了安全要求。
机械性能对比
不同应用场景下电缆的机械性能要求各异：
弯曲半径：MT818-2009标准针对不同规格电缆的弯曲试验要求弯曲半径分别为150mm、200mm、250mm，比原标准的统一200mm更符合实际工况
抗拉强度：采煤机电缆需要较高的抗拉强度，通常要求在150-300MPa之间，以抵抗频繁的机械应力
抗撕性能：MT818-2009标准在附录A中增加了抗撕试验方法，引用GB/T2951.34-1997标准，确保电缆在恶劣环境中的机械完整性
电气性能比较
电气性能是电缆基本功能的保障：
额定电压：MT818-2009标准将最大额定电压由原标准的3.6/6kV提高到8.7/10kV，满足更高电压等级需求
绝缘电阻：新标准增大了动力线芯绝缘电阻值，提高了电缆的安全性能
屏蔽性能：对于1.9/3.3kV电缆，绝缘屏蔽采用挤包工艺；而0.66/1.14kV电缆绝缘屏蔽可挤包或绕包，提供了更灵活的选择
环境适应性对比
矿山环境复杂多变，电缆需具备多方面的环境适应能力：
耐高温性能：矿井深处温度高，电缆需要具备良好的耐热性能。矿用电缆通常采用耐高温材料，如矿物质绝缘电缆，能够在高温环境下长期稳定工作
耐腐蚀性能：矿山环境中存在各种化学物质和腐蚀性气体，电缆需采用防腐性能强的材料，如特殊合金导体和防腐涂层
抗电磁干扰能力：矿山环境中存在大量的电气设备和强电磁场，屏蔽型电缆如MKVVRP型能有效隔离外部电磁场，保证信号的清晰传输
通过全面比较不同电缆的性能参数，矿山企业可以根据具体应用场景选择最适合的电缆类型，确保矿山电力系统的安全可靠运行，同时优化投资成本。
